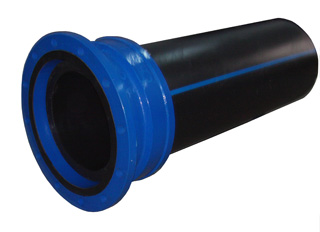

名稱：承盤伸縮器
一、產品特點
承盤伸縮器，該產品一端為法蘭，另一端為承口，與傳統伸縮器相比，該產品重量輕，性能優，結構新穎，安裝簡單方便，密封效果好，并且密封強度可根據需要自如調節。
二、優越性能
1、該產品使用非常方便，無論是新安裝管道或是對原有管道進行維修均不需現場焊接，也不需打口，只需按照安裝方法連接即可，節省人力。
2、產品自帶法蘭橡膠密封墊及承口橡膠密封圈，可實現施工現場快速連接。
3、承口與管子之間采用橡膠柔性密封，并且可以調節密封強度，使得密封更加安全可靠。
4、產品伸縮補償量大，其數值見參考數據表中△L。特別是對熱膨脹系數較大的塑料管及產生應力較大的管線，最適宜選用該產品。
三、參考數據表（部分）
|
公稱直經 DN（mm） |
長度L （mm） |
伸縮量△L （mm） |
適用于管子外徑D（mm） |
法蘭連接 螺栓 |
調節螺栓 |
參考重量 |
|||
|
塑料管 |
鑄鐵管 |
球墨管 |
鋼管 |
||||||
|
80 |
125 |
70 |
90 |
93 |
—— |
89 |
4-M16×70 |
4-M8 |
6 |
|
100 |
130 |
75 |
110 |
118 |
118 |
108、114 |
8-M16×70 |
4-M8 |
7 |
|
150 |
140 |
80 |
160 |
169 |
170 |
159 |
8-M20×75 |
4-M8 |
13 |
|
200 |
140 |
80 |
200 |
220 |
222 |
219 |
8-M20×75 |
6-M8 |
18 |
|
250 |
150 |
90 |
250 |
271.6 |
274 |
273 |
12-M20×80 |
6-M8 |
25 |
|
300 |
170 |
100 |
315 |
322.8 |
326 |
325 |
12-M20×80 |
8-M8 |
34 |
|
400 |
180 |
110 |
400 |
425.6 |
429 |
426 |
16-M22×90 |
10-M8 |
50 |
|
500 |
200 |
120 |
500 |
528 |
532 |
530 |
20-M22×100 |
12-M8 |
65 |
|
600 |
220 |
140 |
630 |
630.8 |
635 |
630 |
20-M27×110 |
14-M8 |
80 |
|
700 |
240 |
140 |
710 |
733 |
738 |
—— |
24-M27×120 |
16-M8 |
100 |
|
800 |
240 |
150 |
800 |
836 |
842 |
—— |
24-M30×130 |
20-M8 |
140 |
法蘭連接尺寸符合GB17241.6-1998和GB/T9113-2000要求，適用直管外徑符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、
GB/T3091～3092-1993標準要求。
五、技術參數及材料
|
型號 |
CPSSQ-10 |
|
適用壓力 |
≤1.0MPa(10kgf/cm2) |
|
適應溫度 |
≤80℃ |
|
適用介質 |
水及其他非腐蝕性介質 |
|
名稱 |
材料 |
|
伸縮器 |
灰鑄鐵、球墨鑄鐵 |
|
密封墊圈 |
丁腈橡膠 |
|
調節螺栓 |
不銹鋼 |
六、安裝使用方法：
將本產品的法蘭一端與管道上的法蘭或閥門管件法蘭相連，另一端將管子插入承口內，插入長度應略小于本產品的總長度，可在管子插入端預先劃上準備插入長度標線以便準確把握。
1、安裝前應先檢查調節螺栓是否處于最松馳壯態以及承口內的橡膠密封圈應處于不受擠壓狀態。
2、插入管子時，可事先在管子上涂抹肥皂水，以減少摩擦，方便插入。
3、管子插入后，應逐漸循環擰緊調節螺栓，以便承口內的橡膠密封圈與管子緊密結合。
4、本產品如在管道端部使用（即管線末梢端使用），應考慮設置端部支墩，以抵消管道內介質產生的推力。
