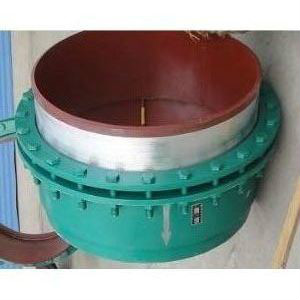

管道熱伸長安裝雙向套筒補償器的規格性能用途及參數圖例         管道熱伸長安裝雙向套筒補償器的規格性能用途是可以消除介質壓力對固定支座軸向力的套管補償器。雙向套筒補償器為克服密封缺陷和消除介質壓力所產生的軸向力，又相繼出現了彈性套筒補償器和“無推力”套筒補償器以及用“油”密封等結構和新型密封材料。不僅促進了套筒補償器的使用，而且“無推力”補償器的結構相應促進了波紋管補償器得到發展。

                       管道熱伸長安裝雙向套筒補償器的規格性能用途及參數圖例 在普通型的外套管兩個方向均有伸縮芯管，補償量為普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。管道的熱伸長是通過甲管在套筒中移動實現補償的，介質流動不是直接由甲管流入乙管，而是經過旁通管實現的。這樣在一個補償器中就有了一對甲乙封頭，介質壓力產生的水平推力F1、F2在補償器中實現了平衡。這一結構還可以看成是方向補償器的型式，管道伸縮是采用套筒式的結構。apexadvantagegroupllc.com
