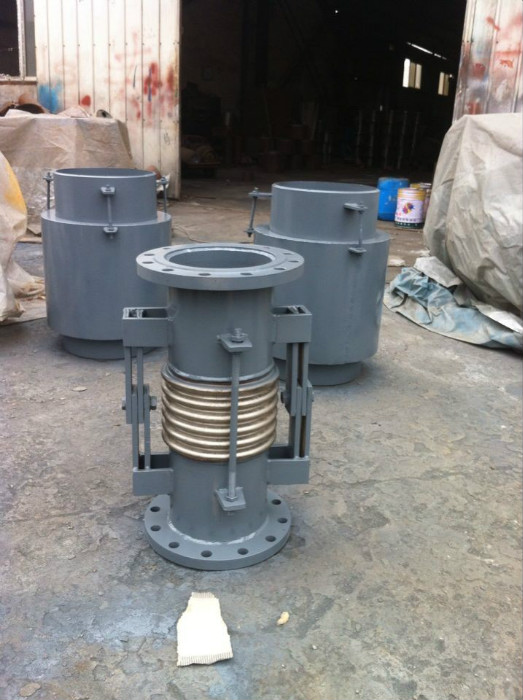

小拉桿橫向波紋補償器型號參數及標準使用說明   小拉桿橫向波紋補償器型號國標字母代號是JXH型。不銹鋼法蘭連接的小拉桿橫向波紋補償器。小拉桿橫向波紋補償器的缺點是--小拉桿不能承受內壓推力。小拉桿橫向波紋補償器采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0�。┚鶈为氂米鬏S向補償或橫向補償的最大值，此種情況應分別滿足以下關系式：X1≤Xo Y1≤YoX1、Y1為單獨用作軸向補償或橫向補償的實際值　當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式。此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。小拉桿橫向波紋補償器（JXH型）又叫煤粉管道專用三維波紋補償器是專為煤粉管道設計的一種專用補償器，由兩段波紋管，中間接管及帶有限位螺母的小拉桿等零件組成。apexadvantagegroupllc.com
